cad如何画虚线-绘图新技巧！CAD工程师教你画出清晰可见的虚线

我是一名工程师，每天都需要使用CAD软件进行设计和绘图。在我的工作中，经常会遇到需要画虚线的情况，比如标注墙体的边界或者标明管道的位置。最近，我尝试了一种新的方法来画虚线，效果非常好，现在就来和大家分享一下我的亲身体验。

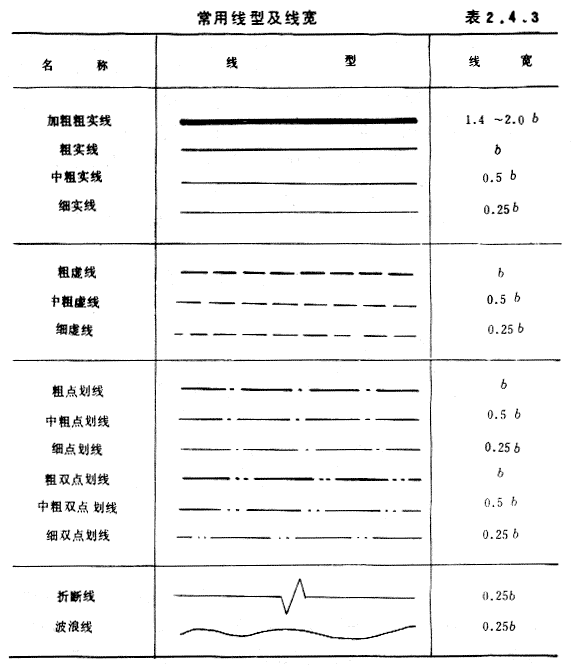

1.选择合适的线型

在CAD软件中，我们可以根据需要选择不同的线型。对于虚线，我通常选择“DASHED”（点划线）或者“DOTTED”（点线）这两种线型。这两种线型都可以很好地表示虚线的效果，并且在打印或者输出到PDF文件时也能保持清晰可见。

2.设置合适的线宽

除了选择合适的线型，还需要设置合适的线宽。通常情况下，我会将虚线的线宽设置为1或者2个单位。如果线宽过大，虚线就会显得过于粗糙；如果线宽过小，则可能无法清晰地显示出虚线的效果。通过不断尝试和调整，我找到了最适合我的工作需求的线宽。

3.使用正确的绘图方法

在绘制虚线时，我发现一种简单而有效的方法。首先，我选择绘制直线的工具，然后在需要画虚线的位置点击一下，接着按下Ctrl键并拖动鼠标。这样，CAD软件会自动根据设定的线型和线宽在鼠标拖动的路径上生成虚线。
