cad三维图转二维图-CAD设计中的三维图形转换过程解析

作为一名CAD设计师，我经常面临着将复杂的三维图形转换为简洁明了的二维图形的任务。这个过程并不是一件容易的事情，但是借助CAD软件，我们可以轻松地完成这个转换过程。

首先，我们需要了解CAD软件中的一些基本操作。在CAD中，我们可以通过选择合适的视角来呈现三维图形，并将其投影到一个平面上。这样做可以使得图形更加直观，便于理解和分析。

其次，在进行转换之前，我们需要对三维图形进行准确的测量和标记。通过使用CAD软件中的测量工具和标注工具，我们可以获得各种尺寸和角度的数值，并将其添加到二维图形中。

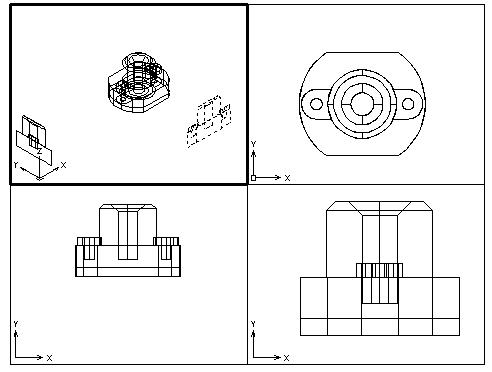

最后，我们需要将三维图形转换为二维图形。在CAD软件中，我们可以使用投影命令来实现这一目标。通过选择合适的投影方式（如正交投影或透视投影），我们可以将三维图形映射到一个平面上，并生成相应的二维图形。

当然，在进行转换过程中，我们还需要注意一些细节。比如，我们需要确保投影的准确性，避免出现失真或变形。此外，我们还可以根据需要对二维图形进行进一步的编辑和修饰，使其更加符合实际需求。

总而言之，CAD软件为我们提供了一个强大而便捷的工具，可以帮助我们将复杂的三维图。
